Smoke Detertor Photoelectric Type
อุปกรณ์ตรวจจับควัน ชนิดโฟโตอิเล็กตริก (Smoke Detertor Photoelectric
Type)
มีหลักการทำงานสองแบบคือ แบบหักเหของแสง และแบบใช้ควันกีดขวางแสง
2.1)
อุปกรณ์ตรวจจับควัน ชนิดโฟโตอิเล็กตริก แบบควันกีดขวางแสง (Light
Obsuration) ทำงานโดยใช้แห่งกำเนิดแสง (Emitted Light) ยิงเข้าที่ตัวรับแสง
(Detector Light) เมื่อไม่มีควันไฟปริมาณแสงจะคงที่ๆค่าหนึ่งเสมอ
เมื่อมีอนุภาคควันเข้ามาดังรูปขวามือ อนุภาคควันจะเข้าไปกีดขวางลำแสง
แสงที่ส่องเข้าตัวรับจะต่ำลงเรื่อยจนถึงค่าที่กำหนดไว้ระบบจะทำงาน
รูป ระบบการทำงานของ อุปกรณ์ตรวจจับควัน แบบกีดขวางแสง (Light Obsuration)
2.2)
อุปกรณ์ตรวจจับควัน ชนิดโฟโตอิเล็กตริก แบบหักเหแสง (Light Scattering)
ทำงานโดยมีแห่งกำเนิดแสง แต่จะไม่ยิงไปที่ตัวรับแสงโดยตรง
จะอาศัยหลักการที่ว่า เมื่อมีอนุภาคควันเข้ามาในอุปกรณ์
อนุภาคควันจะหักเหแสงบางส่วนไปที่ตัวรับแสง
เมื่อมีควันมากขึ้นแสงก็จะหักเหเข้าตัวรับแสงมากขึ้นจนถึงจุดๆหนึ่งที่ระบบ
จะทำงาน

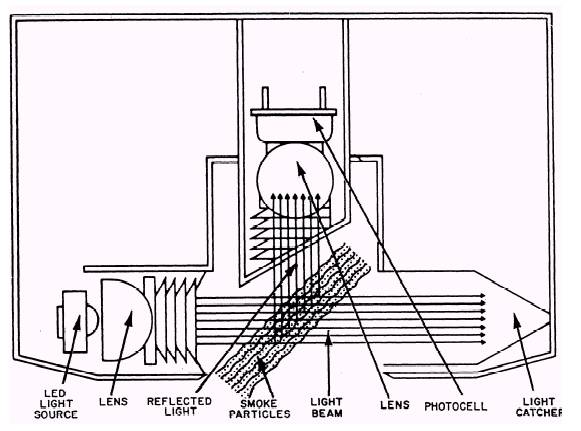

รูป ระบบการทำงานของ อุปกรณ์ตรวจจับควัน แบบหักเหแสง (Light Scattering)
ข้อดี
เหมาะ
กับการตรวจจับควันที่มีขนาดตั้งแต่ใหญ่ตั้งแต่ 1 ไมครอนขึ้นไป
คือควันที่เกิดจากการสันดาปไม่สมบูรณ์ เช่นเกิดเพลิงไหม้ในที่อับอากาศ
2.3) อุปกรณ์ตรวจจับควัน ชนิดโฟโตอิเล็กตริก แบบกล่องหมอกควัน (Cloud Chamber Type)
ทำงานโดยการสุ่มตัวอย่างอากาศ
โดยการดูกอากาศในพื้นที่เสาไปในกล่องที่มีความชื้นสูง
และอากาศที่ถูกดูดเข้าไปจะถูกลดลดความดันลงอย่างช้าๆ
โดยถ้าอากาศที่ถูกดูดเข้ามีอนุภาคควันอยู่จะกลั่นตัวกลายเป็นหมอก
ถ้าอนุภาคควันมากความหนาแน่นของหมอกจะสูงจนถึงจุดที่ระบบทำงาน
